燃料电池电堆测试与研发平台
氢燃料电池电堆测试与研发平台（FST）
品牌：海亿新能
产地：中国
产品简介
海亿新能自主研发的氢燃料电池电堆测试与研发平台覆盖0~30kW小功率电堆和30~200kW大功率电堆的测试需求。
氢燃料电池电堆测试与研发平台（FST）由氢气子系统、空气子系统、水热管理子系统、控制子系统和上位机测控子系统等部分组成。
氢燃料电池电堆测试与研发平台（FST）为全方位掌握氢燃料电池电堆性能和氢燃料电池系统设计、集成、优化、测试等工作提供技术验证支持。
软件功能
- 支持用户软件二次开发
- 支持控制算法自定义模型的嵌入式二次开发
- 实现系统之间数据信息交互通信
- 支持故障等级分配
- 启动前自检功能
- 气体温度、湿度、压力参数设置
硬件功能
- 气体自动切换功能
- 气体流量采集与控制功能
- 氮气吹扫功能
- 氢气引射循环功能
- 气体增湿控制功能
- 增湿器自动补水功能
- 零部件测试替换功能
- 气体温度、湿度及压力参数设置
- 紧急停机安全保护功能
测试功能
- 手动/自动测试模式切换功能
- 不同规格型号电堆活化测试功能
- 不同电堆功率测试、耐久性测试、气密性测试、稳态/动态性能测试、冷/热启动性能测试
- 系统主要部件性能参数独立测试与验证
- 燃料电池控制器（FCU）在环实时测试
- 燃料电池巡检器（CVM）在线实时测试
功能特点
- 支持系统故障在线诊断
- 氢气安全和电气安全报警保护
- 故障等级预判，自动化处理功能
- 低级别故障，通过CAN通讯，提示告警；
- 中级别故障，系统自动降载处理
- 高级别故障，通过CAN通讯，提示告警，以及自动关机处理
- 紧急级别故障，立即自动切断氢气系统、电气系统，执行紧急关机操作。
- 自动运行模式可满足连续多天无人值守
- 可根据用户需求进行定制化开发
- 利用燃料电池自身发电功能，实现自主供电模式，节能降耗
技术参数

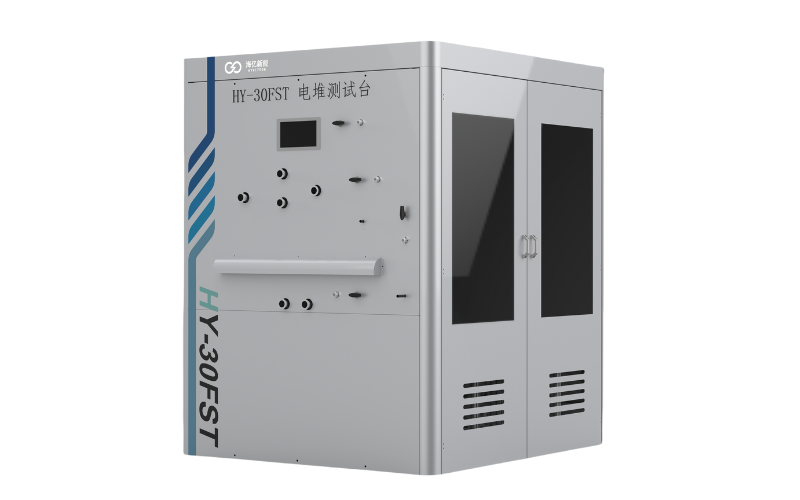

0~30kW小功率
|
型号 |
HYL-05 FST |
HYL-10 FST |
HYL-20 FST |
HYL-30 FST |
|||
|
适用功率范围 |
0~5kW |
0~10kW |
0~20kW |
5~30kW |
|||
|
电压范围 |
0~200V |
0~300V |
0~400V |
0~500V |
|||
|
电压电流精度 |
0.1%FS |
||||||
|
氢气流量范围 |
0~100slpm |
0~200slpm |
0~500slpm |
0~700slpm |
|||
|
空气流量范围 |
0~400slpm |
0~800slpm |
0~1500slpm |
0~2000slpm |
|||
|
流量控制精度 |
0.5%FS |
||||||
|
气体压力测量范围 |
0~4bar |
||||||
|
背压方式 |
手动/自动 |
||||||
|
背压控制范围 |
0~2.5bar |
||||||
|
温度控制 |
0~95℃ |
||||||
|
温度控制精度 |
±1℃ |
||||||
|
湿度控制 |
5%~95% |
||||||
|
湿度控制精度 |
±2% |
||||||
|
单电压测试通道数量 |
50 |
50 |
100 |
100 |
|||
|
单片检测范围 |
-4V~4V |
||||||
|
测量分辨率 |
±1mV |
||||||
|
负载（可选） |
电阻负载 / 电子负载 / 并网能量回馈电子负载 |
||||||
|
供电（可选） |
外部交流供电 / 内部自主供电 |
||||||
|
吹扫方式 |
自动 |
||||||
|
冷却液补给 |
自动 |
||||||
|
通讯方式 |
CAN/485 |
||||||
|
安全保护 |
漏氢保护、短路保护、过压保护、过温保护 |
||||||

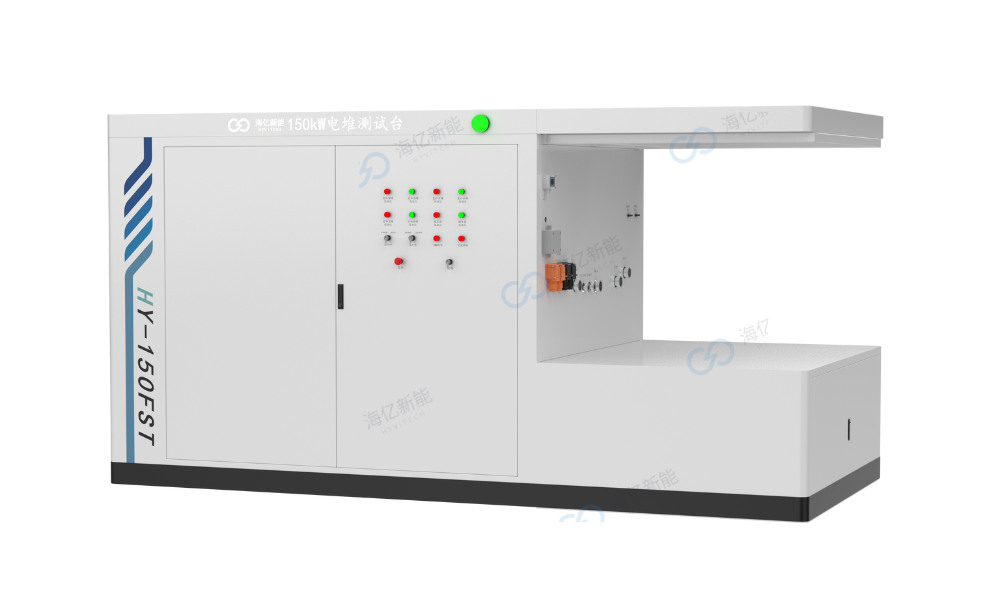

50~200kW大功率
|
型号 |
HYH-50 FST |
HYH-100 FST |
HYH-150 FST |
HYH-200 FST |
|||
|
适用功率范围 |
20~50kW |
30~100kW |
30~150kW |
50~200kW |
|||
|
电压范围 |
24~500V |
24~500V |
24~500V |
24~600V |
|||
|
电压电流精度 |
0.1%FS |
||||||
|
氢气流量范围 |
10~1000slpm |
20~2000slpm |
30~3000slpm |
40~4000slpm |
|||
|
空气流量范围 |
0~4000slpm |
0~7000slpm |
0~10000slpm |
0~15000slpm |
|||
|
流量控制精度 |
0.5%FS |
||||||
|
气体压力测量范围 |
0~4bar |
||||||
|
背压方式 |
手动/自动 |
||||||
|
背压控制范围 |
0~2.5bar |
||||||
|
温度控制 |
0~95℃ |
||||||
|
温度控制精度 |
±1℃ |
||||||
|
湿度控制 |
5%~95% |
||||||
|
湿度控制精度 |
±2% |
||||||
|
单电压测试通道数量 |
200 |
350 |
500 |
700 |
|||
|
单片检测范围 |
-4V~4V |
||||||
|
测量分辨率 |
±1mV |
||||||
|
负载（可选） |
电阻负载 / 电子负载 / 并网能量回馈电子负载 |
||||||
|
供电（可选） |
外部交流供电/内部自主供电 |
||||||
|
吹扫方式 |
自动 |
||||||
|
冷却液补给 |
自动 |
||||||
|
通讯方式 |
CAN/485 |
||||||
|
安全保护 |
漏氢保护、短路保护、过压保护、过温保护 |
||||||
